GB/T 5193 85鈦及鈦合金加工產品超聲波探傷方法標準附錄
GB/T 5193 85鈦及鈦合金加工產品超聲波探傷方法標準附錄
對比試塊技術要求

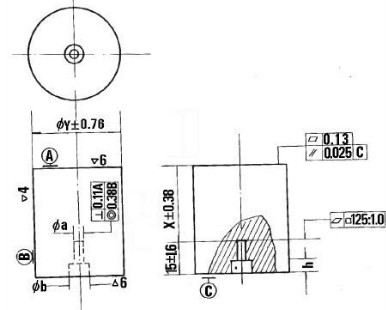

加工對比試塊的尺寸和公差要求見下圖。
對比試塊外形尺寸和公差圖
①X為金屬聲程。
②當Y為50mm，適用于檢測小于150mm的深度范圍，當Y為64mm，適用于150~300mm深度范圍；當檢測深度大于300mm，應用更大直徑。
③a≤1.6mm，偏差為±0.013mm，a>1.6mm，偏差為±0.03mm。
④b≥3.2mm，h≥3.2mm。
GB/T 5193 85鈦及鈦合金加工產品超聲波探傷方法標準請訪問：http://m.kmpazp.cn/tech/biaozhun/974.html。閱讀本文的用戶還對以下文章感興趣：
