布氏硬度計相似原理及其應用如下所述：

布氏硬度計相似原理：在進行布氏硬度試驗時，照常理分析，即用同一球體對應同一試樣，當變換試驗力時，凹印面積會有變化，試驗力大壓痕深，凹印而積大；試驗力小壓痕淺，凹印面積小，但單位面積上的抗力應是相同的，即布氏硬度值應為常數。對于不同硬軟的試樣，當變換試驗力時應有對應的差值。保證不同材料的可比性。實際上，在硬度檢測中試驗力與球任意變換時，直徑的變化與凹印向積的變化在球冠與接近球徑處是非線性關系的，對于硬軟差異大的材料，壓頭壓入深淺不同其應力狀況也是復雜的。所以，上述理想狀況不行在。也就是說，在布氏硬度試驗中，不能任意選擇壓頭和試驗力，必須遵守定的規則，這就提出了相似原理問題。

相似原理的應用，在布氏硬度實驗方法中是非常重要的，對它有清楚的認識和理解才能運用自如和獲得較準確以及可比較的數據。對于硬度不同的各種材料，如能采用變換試驗力和相應變換壓頭球徑的辦法獲得統一的壓入角，這就可能獲得準確的可比硬度值。但在實際工作中，由于材料的千差萬別，不同材料硬度值的變化范圍很大，目前還不能實現這一技術要求。因此，進行布氏硬度試驗時，為了得到較理想的結果和技術上又便于實現的辦法，注意選擇實驗力和球徑的合理搭配，控制壓入角（α）和壓痕直徑在一定范圍內變化，

就能獲得對同種材料有相同的硬度值；對不同硬度的材料能獲得可比較的硬度植的結果。實踐證明，即使同一種材料．用固定直徑的球形壓頭，其硬度值(HB)隨試驗力(F)的改變而有差異。其關系見下圖。

               壓痕相似原理

布氏硬度值與d,D比值關系曲線（HBS—布氏硬度計，d/D—鋼球直徑與印痕直徑之比值）

上圖是球體直徑不變，僅試驗力變化而引起球體壓入深度變化，壓痕和壓入角(α)將相應發生變化。是鋼球直徑為10mm，布氏硬度值分別為228HBS 10/300/30;100HBS 10/1000/30;46HBS 10/500/30三種不同材料試樣。在變換試驗力的情況下所得到的布氏硬度值與壓痕直徑d與球直徑D之比的關系曲線。

由圖看出，當試樣硬度高，用直徑D=10mm鋼球，試驗力F為29.42kN（3000kgf）時，其壓痕直徑d為0.4D，HB正好在0.24D～0.6D之間，對應的HB為228，這時，其壓痕直徑d等于0.24D，HB值低于220，如選用4.903kN(500kgf)試驗力時，壓痕直徑d小于0.2D，HB硬度值更低一些。但當試樣硬度較低時(46 HBS試樣)，用10mm鋼球若選用29.42kN（3000kgf）試驗力，其壓痕直徑d在0.8D以上，此時壓入角增大很多，硬度值僅相當于30 HBs。對于這一試樣如選用4.903kN（500kgf）或90908kN（1000kgf)試驗力，壓痕直徑d落在0.24D～0.6D之間。用4.903kN試驗力的壓痕直徑d正好約為0.37D，得到的硬度值是很準確的。

從圖和以上文字?jǐn)⑹鲋锌煽闯?，布氏硬度試?yàn)中，根據被試材料的硬軟、壓頭球徑大小和試驗力大小的合理選用，可以控制壓痕直徑和壓入角的大小。根據GB 231.1—2002規定，壓痕直徑應控制在0.24D一0.6D之間，最理想的d值為0.375D，壓入角應在28°～74°之間，最理想的α角為44°，此時球體壓印的外切交角為152°～106°之間，最理想的為136°。因此，當d值低于0.24D或高于0.6D時都無法從壓痕直徑、試驗力與硬度值對照表中查得數據。

對于相同硬度的材料，壓頭和試驗力的關系，還可借助相似原理，從理論上加以證明。下圖是布氏硬度試驗時壓痕相似原理圖。對于同一種材料，在不同試驗力F1和F2作用下，不同直徑的鋼球D1和D2所產生的壓痕為d1和d2。若想使所得硬度值相等，

壓入角α必須相等。從圖中看：

 式1

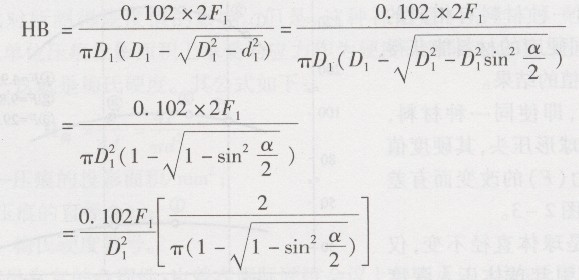

將式1及力F1代入中得出

同理：

因?yàn)槭峭环N材料，只要試驗力(F)與球直徑(D)的平方之比保持為一常數，則其壓人角相同，所測得的結果定會相同，對不同材料所測得的硬度值可以進行比較。

則
