在廣泛普及使用布氏硬度計(jì)的今天，布氏硬度符號說明及K常數(shù)的選用一直是大家很關(guān)注的一項(xiàng)布氏硬度重要指標(biāo)。下面就給大家介紹一些布氏硬度符號說明及K常數(shù)的選用常識。

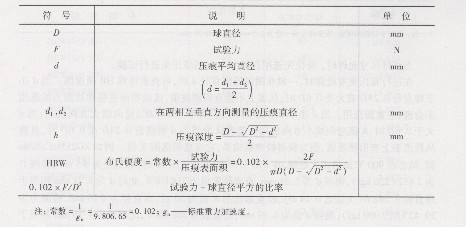

1、布氏硬度符號及說明參見下表。

2、布氏硬度K常數(shù)的選用
K置值為試驗(yàn)力(F)與球體直徑(D)平方的比率。進(jìn)行布氏硬度檢測時，對不同硬軟的材料，應(yīng)選用不同的K值，一般的規(guī)律是硬的材料K值選用高；軟的材料K值選用低。雖然K值從30到1差別很大，但其目的主要是為硬、軟差別的材料在進(jìn)行檢測時，使其壓人角(α)相近；使壓痕直徑(d)能控制在0.24～0.6D之間。K值選定后再根據(jù)試樣的厚薄、大小選用壓頭球徑和檢測力。

當(dāng)試樣尺寸允許時，應(yīng)優(yōu)先選用直徑10mm的球壓頭進(jìn)行試驗(yàn)。在進(jìn)行布氏硬度檢測時，一般在測得壓痕直徑d后，可查表得到HB硬度值。當(dāng)d小于球直徑0.24D或大于0.6D時．從表上不能查得硬度值，這說明球直徑和檢測力的選用不合理，應(yīng)重新選用。當(dāng)d小于0.24D時，K值(即0.102F／D²)應(yīng)向增大方向選用；當(dāng)d大于0.6D時，K值應(yīng)向減小方向選用。小編認(rèn)為當(dāng)小d很接近0.24D或0.6D時，雖能從數(shù)值表上查出硬度值，但為獲得較準(zhǔn)確結(jié)果，它應(yīng)重新選用K值例如ZG25MnCrNiMo鋼，鑄態(tài)經(jīng)900℃加熱正火處理，在670°c回火后，K值用10時，球直徑為5 mm，檢測力為2452(250 kgf)，測得d為1.21 mm，查表硬度值為214HBW，此時d為1.21 mm相當(dāng)于球直徑0.242D(太接近0.24D)，經(jīng)重新選用K值為30后，球直徑為10mm，檢測力為29.42 kN(3 000 kgf)，測得d值4.19mm，經(jīng)查表為208HBW，此時d為4.19mm相當(dāng)于0.42D，d值處于0.24～0.6D中間位置，其結(jié)果的可比性是較好的

K值現(xiàn)共有6種，合理選用，可獲得較準(zhǔn)確測試結(jié)果。布氏硬度符號說明及K常數(shù)的選用了解后，大家能更加熟練、合理的操作布氏硬度計(jì)。閱讀本文的用戶還對以下文章感興趣：
布氏硬度標(biāo)準(zhǔn)表示方法
布氏硬度計(jì)算公式
布氏硬度表示方法
