時域無量綱診斷征兆參數分析--測振儀系列知識講座十一

應用時域無量綱參數進行設備故障診斷的優點是：判斷設備故障的產生和發展，不受設備的工作條件如：幾何尺寸、轉速、載荷、傳感器和儀器的靈敏度等方面的改變而受到影響，它們只取決于概率密度函數p（x）的形狀，所以是一種較好的設備故障診斷參數。

1、概率密度函數

某一隨機信號x(t)在指定的觀察時間T范圍內，幅值x(t)落在Δx區間內[即：（x，x+Δx）區間內的時間總和為T_x，即：

而T_x與T之比，就是幅值X(t)的瞬時值落在Δx區間內的頻次。

當T趨向無窮大時，這一比值就趨于幅值x(t)的瞬時值落在Δx區間內的概率：

當ΔX區間趨于零時，就得到幅值的概率密度函數，并記為：

它表示幅值落在小區間Δx內的 概率 與 區間長度 之比，故而稱之為幅值概率密度函數。

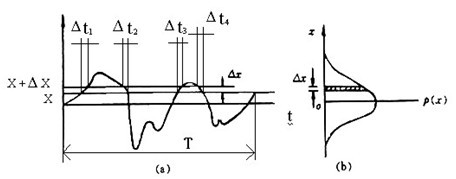

                                                               圖3-2  信號和概率密度函

圖3-2（b）是該隨機信號x(t)的概率密度函數曲線形狀。它表示概率密度函數ｐ(x)與幅值x(t)的關系，所以有時將信號的概率密度函數分析又稱之為幅值域分析。

所有的信號都將具有自己的特征概率密度函數曲線形狀，如果這些曲線是來自設備振動信號，則它們就可以用于設備的狀態監測和故障診斷。

不同隨機信號的幅值概率密度函數曲線之間有著很大的差別：

對于正弦波形，在正負幅值處比較平坦，其概率密度函數值比較大，而過零處曲線較陡，概率密度函數值較小，故其概率密度函數曲線形狀對稱于坐標中軸線呈“   U  ”形；而隨機信號的極大值、極小值概率密度函數值均很小，而在平均值附近的概率密度函數值很大，通常為正態分布，[圖3-2（b）的，就是正態分布形狀]。

[ 概率：表示隨機事件出現可能性大小的數值估計量。概率密度函數：表示隨機事件落在指定范圍內的概率。]

2、時域無量綱診斷征兆參數

時域無量綱診斷征兆參數常用的有以下六種類型：

1）波形指標(Shape factor) —— 波形與正弦波相比，其偏移和畸變的程度。

2）峰值指標 (Peak factor) —— 波形是否有沖擊，是波峰高度的指標。

3）脈沖指標(Impuls Factor) —— 表示波的沖擊性質的指標。

4）裕度指標(Clearance Factor) —— 表示波的豐滿程度的指標。

5）歪度指標(Skewness Factor) —— 以平均值為中心，波形的對稱性。

 ，     。

6）峭度指標(Kurtosis) —— 波形的尖峭程度、有無沖擊。

 ，   。            (3-9)

其中：

X_rms—— 有效值、x_p —— 峰值、X_r —— 方根幅值、

 ——（= x_av）平均幅值、α—— 歪度、β—— 峭度。

在上述各項指標中常用的有：峰值指標、歪度指標和峭度指標三種類型：

峰值指標其定義為：峰值與有效值之比。該參數適合于滾動軸承和齒輪箱的 沖擊類型 故障的早期診斷。設備無故障時，該值為3左右；隨故障的出現和發展，該值逐步增大，可達到10～15；當故障發展到一定程度，它又逐步變小，并接近于3。具體請?jiān)斠?jiàn)下圖所示。

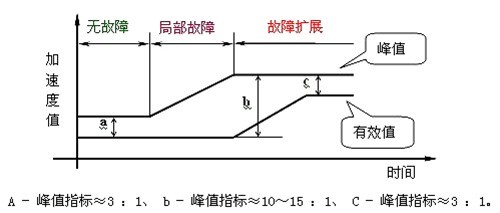

                                            滾動軸承峰值指標變化范圍

歪度指標 定義為：歸一化的三階中心矩，即將振動幅值進行三次方處理。它可表示信號概率密度函數分布偏離中心的程度，也可形象地理解為時域波形正負半周的對稱程度。用于診斷滾動軸承的優點是它不受滾動軸承幾何尺寸、轉速和載荷的影響，也不受傳感器靈敏度的影響。

歪度指標 主要用于判斷滾動軸承支承剛度的對稱程度、滾道的粗糙程度（磨損性）、潤滑介質的老化程度等類型的故障。具體請?jiān)斠?jiàn)下圖所示。

（ 注：矩 — 概率密度曲線的形狀可以通過一系列的單一數字指標來描述，這些就是曲線的矩，它相似于一個圍繞平面質量中心的機械力矩。通常，對于大于2的矩，都要去掉均值并除以增加到矩階次上的標準偏差，以求達到歸一化。）

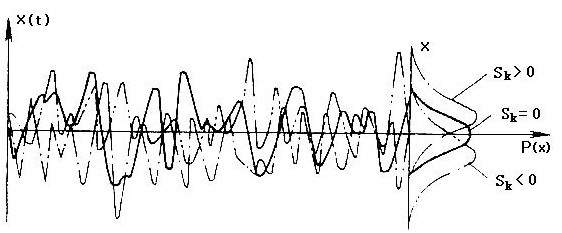

                                               歪度與概率密度函數的對應關系

峭度指標 定義為：歸一化的四階中心矩，即將振動幅值進行四次方處理。其表征為“概率密度函數”圖形的陡峭程度。用于診斷滾動軸承故障的優點是它不受滾動軸承幾何尺寸、轉速和載荷的影響，也不受傳感器靈敏度的影響。

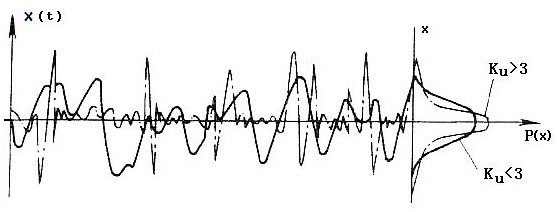

                                               峭度與概率密度函數的對應關系

峭度指標也是適合點蝕類故障的診斷。監測峭度隨時間的變化趨勢，一般經驗認為，滾動軸承正常時，峭度大約為3；軸承出現損傷并發展時，峭度明顯增大，甚至可達到幾十；故障嚴重時，峭度再次回落到3附近，具體請?jiān)斠?jiàn)圖3-5所示。由此可見，峭度指標 對早期的 沖擊類型 的故障比較敏感。

峭度指標也有類似于的上述 峰值指標 的規律，然而峭度指標對滑動軸承的故障判斷卻無能為力。

需要強調的是，對上述各種指標的分析，要注重與其他一些相關的參數、以及這些指標的發展趨勢相結合起來才能取得明顯的診斷效果。
