測振儀故障機械松動--測振儀系列知識講座十七
松動既可能導致機器的其它故障也可能因其它故障所引起，機械部件的磨損變形、軸系的不對中、不平衡等與松動相互影響。因松動引發的振動多為中低頻振動，一般在1000Hz以下，振動頻率通常為轉頻或轉頻的分?jǐn)?shù)諧波及高次諧波，但有時也可能在中高頻段有特征表示。常見部件松動時振動頻率見表4-1，頻譜見下列所示。
表4-1 機械松動及特征
|
松動類型 |
松動部位 |
振動頻率 |
形態描述 |
|
非旋轉件松動 |
軸承蓋、支座 |
轉頻，高次諧波，分?jǐn)?shù)諧波 |
振動具有方向性，振動幅值穩定。 |
|
基礎螺栓 |
轉頻，高次諧波 |
||
|
軸瓦合金松動、間隙大 |
轉頻，高次諧波，分?jǐn)?shù)諧波 |
||
|
旋轉件松動 |
聯軸器磨損、松動 |
轉頻，高次諧波 |
振動具有方向性，測點位置不同，振幅值不同。運行時穩定，暫態過程振幅變化。 |
|
滾動軸承配合松動 |
轉頻，高次諧波（有時也有分?jǐn)?shù)諧波），軸承特征頻率 |
||
|
轉子部件配松動 |
轉頻，高次諧波； 轉子或支承的固有頻率 |

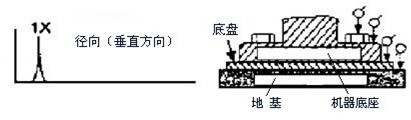

結構框架或底座松動

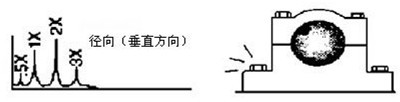

軸承座松動

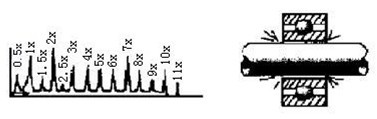

軸承等部件配合松動
|
|

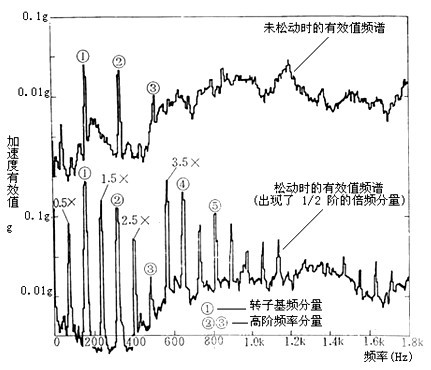

軸承部件松動時的頻譜
