常見硬度計沖擊裝置（探頭）的技術參數圖
硬度計沖擊裝置又稱硬度計探頭，是硬度計檢測時必要的組成部分，下面時代儀器小編就為大家簡單介紹一些硬度計沖擊裝置（探頭）的技術參數，希望當大家對硬度計沖擊裝置（探頭）選型時有一定的幫助。

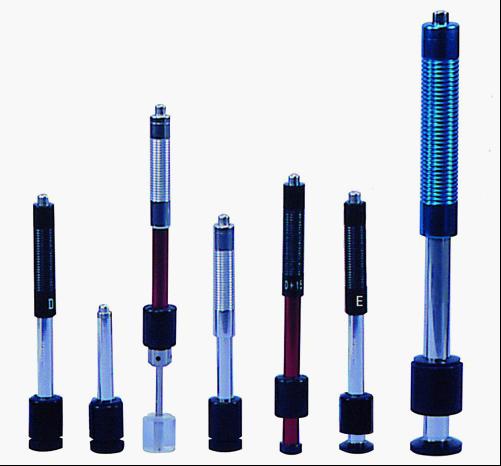

首先是硬度計沖擊裝置適用范圍：
DC型測量孔或園柱筒內；
DL型測量細長窄槽或孔；
D+15型測量溝槽或凹入的表面；
C型測量小輕薄部件及表面硬化層；
G型測量大厚重及表面較粗糙的鑄鍛件；
E型測量硬度極高材料；
硬度計沖擊裝置技術參數一覽
|
異型沖擊裝置 |
DC（D）/DL |
D+15 |
C |
G |
E（需進口） |
|
|
沖擊能量 |
11mJ |
11mJ |
2.7mJ |
90mJ |
11mJ |
|
|
沖擊體質量 |
5.5g/7.2g |
7.8g |
3.0g |
20.0g |
5.5g |
|
|
球頭硬度: |
1600HV |
1600HV |
1600HV |
1600HV |
5000HV |
|
|
球頭直徑: |
3mm |
3mm |
3mm |
5mm |
3mm |
|
|
球頭材料: |
碳化鎢 |
碳化鎢 |
碳化鎢 |
碳化鎢 |
金剛石 |
|
|
沖擊裝置直徑: |
20mm |
20mm |
20mm |
30mm |
20mm |
|
|
沖擊裝置長度: |
86(147)/ 75mm |
162mm |
141mm |
254mm |
155mm |
|
|
沖擊裝置重量: |
50g |
80g |
75g |
250g |
80g |
|
|
試件最大硬度 |
940HV |
940HV |
1000HV |
650HB |
1200HV |
|
|
試件表面平均粗糙度Ra: |
1.6μm |
1.6μm |
0.4μm |
6.3μm |
1.6μm |
|
|
試件最小重量: |
||||||
|
可直接測量 |
>5kg |
>5kg |
1.5kg |
>15kg |
>5kg |
|
|
需穩定支撐 |
2～5kg |
2～5kg |
0.5～1.5kg |
5～15kg |
2～5kg |
|
|
需密實耦合 |
0.05～2kg |
0.05～2kg |
0.02～0.5kg |
0.5～5kg |
0.05～2kg |
|
|
試件最小厚度 |
||||||
|
密實耦合 |
5mm |
5mm |
1mm |
10mm |
5mm |
|
|
硬化層最小深度 |
≥0.8mm |
≥0.8mm |
≥0.2mm |
≥1.2mm |
≥0.8mm |
|
|
球頭壓痕尺寸 |
||||||
|
硬度300HV時 |
壓痕直徑 |
0.54mm |
0.54mm |
0.38mm |
1.03mm |
0.54mm |
|
壓痕深度 |
24μm |
24μm |
12μm |
53μm |
24μm |
|
|
硬度600HV時 |
壓痕直徑 |
0.54mm |
0.54mm |
0.32mm |
0.90mm |
0.54mm |
|
壓痕深度 |
17μm |
17μm |
8μm |
41μm |
17μm |
|
|
硬度800HV時 |
壓痕直徑 |
0.35mm |
0.35mm |
0.35mm |
-- |
0.35mm |
|
壓痕深度 |
10μm |
10μm |
7μm |
-- |
10μm |
|
