金屬硬度無損檢測其中的一個檢測方法就是動態磁損耗方法，由于動態磁損耗方法使用范圍不是十分廣泛，所以小編在這只給大家簡單的介紹一些動態磁損耗方法相關知識，想了解更多關于動態磁損耗方法知識，歡迎電話咨詢。

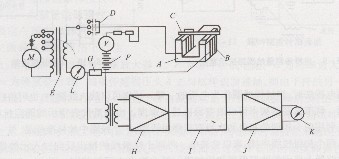

                       用動態磁損耗法檢測硬度的方框圖

上圖為動態磁損耗方法檢測硬度的方框圖，其中M為交流電源，E為調壓器，A為電磁鐵，D為共振電容器，G為檢出交流信號電阻。EADG構成串聯共振回路。調節交流頻率可使回中處處于共振狀態。將鐵磁性試樣或零件C和電磁鐵A構成閉合磁路，在交變磁場作用下，試樣產生磁滯損耗和渦流損耗。這時試樣的磁導率由可逆和不可進磁導率u’和u’’組成，u=u’-iu’’。隨著滯后的增加，u’減少，u’’增加。硬度是與磁滯成正比的，所以在檢驗時，隨試樣硬度增加，u’減小，u’’增中。u’’代表損耗部分的磁導率。這時電磁鐵的電感分量及品質因素便發生變化，改變了EADF串聯回路的共振狀態。

如果供給電壓保持一定，則回路中勵磁電流的變化量將與試樣的硬度相對應。為提高動態磁損耗方法的靈敏度，可添加方法器H、削波回路I的功率放大器J，用電壓表K指示硬度值。下圖為動態磁損耗方法所測42CrMo材料硬度的實例，測量誤差±HV8。


                       42CrMo材料硬度與輸出電壓的關系
