淬透性曲線是鋼淬透性硬度檢測方法之一。利用“鋼的淬透性末端淬火試驗法”繪得的沿試樣軸向的硬度變化曲線，即“硬度至水冷端(末端)距離”曲線，稱為淬透性曲線。

由于淬透性曲線同一種鋼的化學成分、晶粒度和組織會稍有差異，其末端淬火試樣上各點的硬度會在一定范圍內(nèi)波動，故淬透性曲線實際上是一條相當寬的帶(稱淬透性帶)。工業(yè)用鋼的淬透性曲線幾乎均已測繪出來，需用時可以查閱有關于冊。

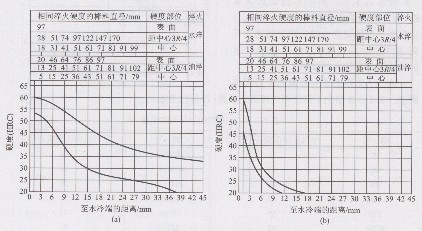

根據(jù)淬透性曲線可以知悉鋼淬透性的大小。例如40Cr鋼及45鋼的淬透性曲線分別如下圖所示。由圖可大致判定，在具有相同硬度值的條件下，該硬度值所對應的距水冷端距離，40Cr鋼遠大于45鋼，即40Cr鋼的淬透性優(yōu)于45鋼的淬透性。

                                40Cr鋼（a）和45鋼（b）的淬透性曲線
