| 時代TH200數(shù)顯A型邵氏硬度計 |
| 時代THBRV-187.5D/THBRVP-187.5E電動(數(shù)顯 |
| 時代THB-3000E/THBS-3000E/THBS-3000DB直讀 |
| THBP-62.5數(shù)顯小負(fù)荷布氏硬度計 |
| TMVP-1/TMVP-1S大屏數(shù)顯自動(手動)轉(zhuǎn) |
| 時代TMVM-1觸摸屏顯微維氏硬度計 |
鑲嵌支承概述
進(jìn)行硬度檢測用載樣臺檢測時，推薦大家使用冷鑲嵌法。
對于一些小零件，如直徑小于4.78mm的軸承鋼球、金屬線材、箔材等。應(yīng)鑲嵌后進(jìn)行硬度檢測。鑲嵌可用尺寸適合的鋁、銅等金屬管或可拆塑料模作模具。調(diào)配冷鑲嵌材料的器皿。可用小燒杯、陶瓷器皿等。
冷鑲嵌材料的組成為冷鑲嵌樹脂、固化劑和增硬填料三部分，使用時按比例調(diào)配后攪拌均勻，待檢測小零件放置往玻璃板上，外罩套管，將調(diào)配好的鑲嵌料澆入模具中，待固化規(guī)定時間達(dá)到后，可脫模取出試樣進(jìn)行檢測。鑲嵌樹脂配方見下表。
常用冷鑲嵌硬化樹脂的配方
|
原料 |
用量/g |
固化時間/h |
備注 |
|
618環(huán)氧樹脂 鄰苯二甲酸二酊酯 二乙烯三胺（或乙二胺） |
100 15 10 |
室溫：24h 60℃：4~6h |
鑲嵌較軟或中等硬度的金屬材料 |
|
618環(huán)氧樹脂 鄰苯二甲酸二酊酯 二乙醇胺 |
100 15 12~14 |
室溫：24h 120℃：10h 150℃：4~6h |
固化溫度較高，收縮小，適宜鑲嵌形狀復(fù)雜的小孔和裂紋等試樣 |
|
6101環(huán)氧樹脂 鄰苯二甲酸二酊酯 間苯二胺 碳化硅粉或氧化鋁粉（粒度尺寸≈40μm） |
100 15 15 適量 |
室溫：24h 80℃：6~8h |
鑲嵌硬度高的試樣或氮化層的試樣。填充料的微粉可根據(jù)需要調(diào)整比例 |

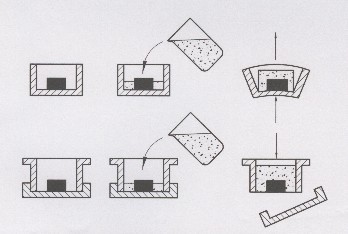

用環(huán)氧樹脂及橡膠模和底部可拆式塑料模鑲嵌過程示意圖
閱讀本文的用戶還對以下文章感興趣：
硬度計壓頭---硬度計的結(jié)構(gòu)之一
測量裝置---硬度計的結(jié)構(gòu)之一
鋼球硬度檢測臺具尺寸
