試樣最小厚度與檢測力間關(guān)系需要大家了解學(xué)習(xí)一下。在維氏硬度檢測中，由于檢測力范圍寬應(yīng)用上又有它的特點，所以最小厚度和最大檢測力的選擇非常重要。如在薄試樣或覆蓋層上測定其硬度，由于覆蓋層一般不會很厚，檢測力大了，可能打穿或產(chǎn)生底部效應(yīng)；檢測力小了，影響檢測精度。因此，強調(diào)了解其間關(guān)系，并利用計算公式作合理選用，使能得到理想測試結(jié)果。

試樣最小厚度與檢測力間關(guān)系——試樣最小厚度計算

1）根據(jù)三角關(guān)系，壓痕深度。另一條件為：試樣最小厚度應(yīng)大于壓痕深度的10倍。即：

即試樣最小厚度：t≥1.43d

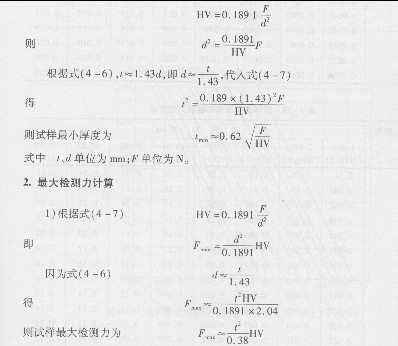

2）根據(jù)檢測力大小及試樣硬度值高低，求試樣最小厚度。

式中Fmax單位為N；t單位為mm。

2)利用壓痕深度(h)關(guān)系．還可得出以下公式：

Fmax=49h²/0.1891HV≈259h²HV

了解更多維氏硬度檢測計算公式，讓我們大家更好的使用維氏硬度計進(jìn)行測量計算。閱讀本文的用戶還對以下文章感興趣：
維氏硬度檢測計算公式
維氏硬度計原理及表示方法
顯微維氏硬度計算公式
