鈹青銅帶材一般都比較薄，常用帶材厚度為0.05～1.0mm；常用條材厚度為0.1~6mm。鈹青銅條、帶材的硬度檢測(cè)常規(guī)用維氏法。

鈹青銅硬度檢測(cè)時(shí)，檢測(cè)力的選用主要考慮材料的狀態(tài)和材料的厚薄。通常鈹青銅材料分為三種狀態(tài)(軟態(tài)、硬態(tài)、時(shí)效態(tài))，軟態(tài)是只經(jīng)淬火處理后的材料，硬態(tài)則是經(jīng)淬火處理后再冷軋的材料，時(shí)效狀態(tài)是經(jīng)過時(shí)效處理的制件(時(shí)效又分為軟時(shí)效和硬時(shí)效兩種)。檢測(cè)力選用參見下表。

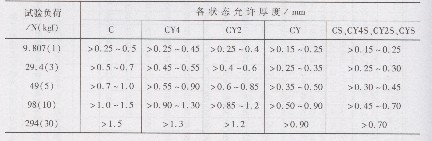

                           鈹青銅條、帶材維氏硬度檢測(cè)力選用表

閱讀本文的用戶還對(duì)以下文章感興趣：
機(jī)架---硬度計(jì)的結(jié)構(gòu)之一
維氏硬度計(jì)原理及表示方法
維氏硬度檢測(cè)方法
