信號頻域分析方法基礎知識--測振儀系列知識講座九

頻域分析的基礎是頻譜分析方法。利用某種變換，將復雜的信號分解成為簡單信號的疊加，而使用最普遍的變換就是快速傅里葉變換（即：“FFT變換”）。利用它，能將復雜的設備振動信號分解成為有限個或無限個頻率的簡諧分量信號（即：簡單信號）。

而將這些簡諧分量的頻率按其大小從低到高的排列起來而作成的坐標圖，就成了“譜線圖”、“頻譜圖”，簡稱為頻譜（詳見下圖所示）。

因為設備的故障是與設備的故障特征頻率相關，所以運用頻譜圖就可以對設備的故障進行分析和診斷，這就是我們通常所說的設備故障頻譜（域）分析法。

頻譜有幅值譜和功率譜之分。前者，它反映了振動信號的振幅大小隨頻率分布的情況；后者，則反映了振動信號的振動能量大小隨頻率分布的情況。

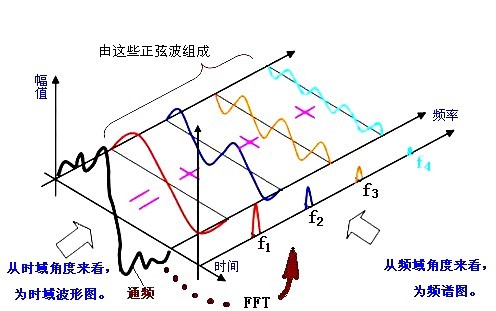

  信號由時域向頻域變換的示意圖

圖中的f₁稱之為基頻，也稱為工作頻率或稱為1倍頻。其后面的f_2、f₃、f_{4 。。。}若與基頻成整數倍時，則為基頻的諧波頻率，稱之為基頻的2倍頻、3倍頻、4倍頻、…，分別用1×、2×、3×、4×… 來表示，以下相同。

對于回轉機器來說，基頻可用轉速表測量的回轉機器的轉速數值除以60（秒）來求得，單位是赫茲（Hz）。例如：測得某一電動機的轉速為1500轉/分，則其基頻= 1500轉/分60秒= 25(Hz)。因此，基頻又稱之為轉頻，即為每秒鐘時的轉速。

 注：測振儀系列知識講座為連載文章，歡迎大家繼續往下閱讀。
