測振儀故障不平衡--測振儀系列知識講座十五
其實測振儀不平衡有多種情況，有：靜不平衡、力偶不平衡、動不平衡和懸臂轉子的不平衡等。
造成不平衡的原因通常是：1）結構設計不合理而造成的幾何尺寸不同心，或質量幾何中心線偏離轉子的旋轉；2）制造、安裝誤差；3）轉子初始彎曲；4）轉子上有附加物生成、腐蝕、磨損、破裂；5）轉子上零件松動、脫落；6）轉子材質不均應、或受熱不均。
|
徑向（垂直、水平） |
其特征：
1）振動波形接近正弦波；
2）軸心軌跡近似圓形；
3）振動以徑向為主，一般水平方向幅值
大于垂直方向幅值；軸向振動很??；
4）振動大小與轉速平方成正比； 上圖是轉子靜不平衡的典型頻譜。
5）振動頻率以 1×轉頻振動為主；
6）振動相位穩定：同一軸上的前后兩個軸承，其相同位置處的相位接近；同一軸承水平方向和垂直方向的相位相差接近90o。
|
徑向（垂直、水平） |
力偶不平衡診斷（詳見上圖所示）
其特征：
1）振動波形接近正弦波；
2）軸心軌跡近似圓形；
3）在兩個軸承處均產生較大，上圖為轉子力偶不平衡的典型頻譜的振動，嚴重時，還會產生較大的軸向振動；
4）振動大小與轉速平方成正比；
5）振動頻率以1×轉頻振動為主，有時也有2×，3×等譜線；
6）振動相位穩定，兩個軸承處相位相差180°。
動不平衡診斷（詳見上圖所示）
|
徑向（垂直、水平） |
其特征：
1）振動波形接近正弦波；
2）軸心軌跡近似圓形；
3）振動以徑向為主；
4）振動大小與轉速平方成正比；上圖為轉子動不平衡的典型頻譜；
5）振動頻率以 1× 轉頻振動為主；
6）振動相位穩定，兩個軸承處相位接近。
懸臂轉子的不平衡診斷（詳見上圖所示）
|
徑向（垂直、水平）與軸向 |
其特征：
1）振動波形接近正弦波；
2）在軸向和徑向均出現較大振動；
3）振動頻率以 1× 轉頻振動為主；
4）軸向相位穩定，兩支承處軸向，上圖懸臂轉子的不平衡典型頻譜振動相位接近，而徑向相位會有變化。
由轉子不平衡的典型頻譜圖中可見：
1）靜不平衡相位穩定。在一階臨界轉速下，失衡引起的振幅與速度的平方成正比。較高是1×轉頻下的頻譜。同一設備的兩個軸承處相位接近。水平方向和垂直方向的相位相差90°。校正時只需在1個水平面上放置平衡物，也稱為單面動平衡。
2）力耦不平衡——在同一轉動軸上有180°相位差。通常為1×轉頻頻譜，隨速度平方的增加而變化，可以引起軸向及徑向的較大振動。校正時需要在至少2個水平面上放置平衡物，也稱為雙面動平衡。
3）動不平衡——是前兩種不平衡的合成結果。仍以1×轉頻頻譜占主導，相位穩定。兩支承處同方向振動相位差接近。校正時同樣需要在2個水平面上放置平衡物，進行雙面動平衡。

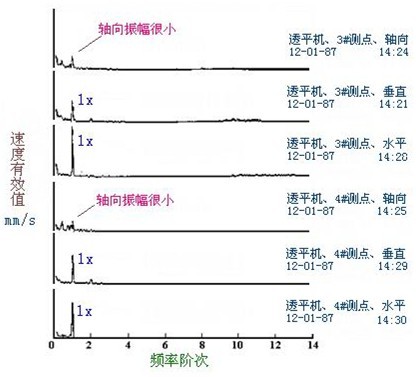

轉子不平衡故障的診斷
上圖是轉子不平衡故障的診斷實例。
4）轉子不平衡——在軸向和徑向都會引起較大1×轉頻振動。軸向相位穩定，而徑向相位會有變化。往往是靜不平衡和力耦不平衡同時出現。
5）動平衡質量等級
在工程實際中，由于機械制造存在公差、測量精度的限制等原因，機器總是存在著不平衡的。對于不同類型、不同規格的機器設備來講，所謂不平衡或振動過大也代表著不同的含意。例如，汽車曲軸振動所允許的幅值足以能夠毀壞與其相連的發動機。因此，我們應該根據不同機器設備的振動允許幅值分別對其相應的轉子制訂合理的、滿足運行的平衡標準。
表4-1是ISO-1940《轉子剛體的平衡質量》建議標準，該建議建立了轉子的最大運轉速度與可接受的殘余不平衡的關系。平衡質量等級G是最大允許的相對不平衡量e（偏心距）與轉子最大角速度ω的乘積，即：
G =e×ω=
式中：偏心距e的單位是毫米，轉速n的單位是轉╱分（r╱min）。
表4-1 ISO-1940《轉子剛體的平衡質量》建議標準
|
質量等級G |
e×ω |
轉子類型 —— 普通例子 |
G 4000 |
4000 |
剛性安裝的奇數汽缸的低速船用柴油機曲軸傳動裝置 |
|
G 1600 |
1600 |
剛性安裝大型兩行程發動機曲軸傳動裝置 |
|
G 630 |
630 |
剛性安裝大型四行程發動機曲軸傳動裝置，彈性安裝船用柴油機曲軸傳動裝置 |
|
G 250 |
250 |
高速運轉四缸內燃機曲軸傳動裝置 |
|
G 100 |
100 |
高速六缸以上內燃機曲軸傳動裝置 |
|
G 40 |
40 |
機動車輪、機動車發動機曲軸傳動裝置 |
|
G 16 |
16 |
一般非關鍵性驅動軸和轉子 |
|
G 6.3 |
6.3 |
鼓風機和風扇轉子、飛輪、電機和發動機電樞 |
|
G 2.5 |
2.5 |
透平轉子、機床驅動部分、小型電機電樞 |
|
G 1 |
1 |
唱機和走帶機構驅動部分、磨床傳動裝置、特殊要求小型電機電樞 |
|
G 0.4 |
0.4 |
精密磨床傳動軸、研磨盤和電樞、陀螺儀 |

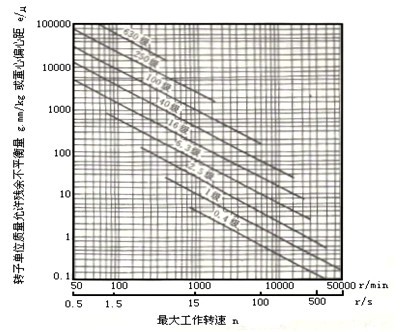

在確定了平衡等級以后，根據轉子的工作轉速n，就可以從下圖上查到最大允許相對不平衡量e。這就是說，經過動平衡之后的偏心距應 ≤e 。
平衡質量等級
