正火、退火及淬火回火或調(diào)質(zhì)作最終熱處理的零件和鋼鐵材料，其硬度標(biāo)注多用布氏硬度(GB 231)或洛氏硬度(GB／T 230)表示，也可用其他方法表示。對(duì)于淬火回火鋼材零件宜用洛氏C標(biāo)尺和洛氏B標(biāo)尺；對(duì)于正火、退火的鋼鐵材料可用布氏硬度，可以采用范圍表示法，也可用下限值或上限值表示，如≤244HBS；≥202 HBS。

此外，對(duì)于布氏硬度有時(shí)還以壓痕直徑范圍或大小來作為硬度要求。如65 Mn彈簧鋼，熱處理工藝為830℃油淬480℃回火，硬度要求布氏壓痕直徑>3.7 mm。此時(shí)，壓痕直徑的要求就限定了檢測條件必須滿足檢測力為29.42 kN(3000 kgf)鋼球直徑為10mm。當(dāng)布氏壓痕直徑>3.7 mm時(shí)，相對(duì)應(yīng)的硬度值要求為<269 HBS。這種表示法視為規(guī)定了檢測條件，是一種有利于準(zhǔn)確性的要求。

同一零件的不同部位有不同熱處理技術(shù)要求時(shí)應(yīng)在圖紙上文字說明中寫明：如局部熱處理。在圖紙上應(yīng)按通用原則要求標(biāo)出需熱處理的部位和技術(shù)要求，見下圖。

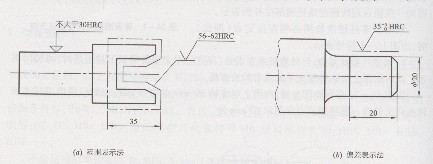

                                 局部熱處理零件技術(shù)要求的標(biāo)注方法
閱讀本文的用戶還對(duì)以下文章感興趣：
鋼的淬透性硬度檢測方法---淬火裝置
表面淬火零件
硬化層深度檢測——鋼鐵零件表面淬火后的硬度
