鋼的淬透性硬度檢測方法的淬火裝置概述如下所述。

1)淬火裝置由支架和噴水管組成。淬火裝置噴水管口內徑為12.5±0.5mm。試樣吊掛在支架上，用向上噴射的水流使試樣端面淬火。

2)淬火裝置噴水管口至試樣下端而的距離為12.5±0.5 mm。淬火裝置支架應保證試樣的軸線與噴水口的中心線在同一垂直直線上，淬火時應保持水流穩定不變。

3)未放置試樣時，從淬火裝置噴水管口射出的水流自由高度應穩定在65±5 mm(見下圖)。

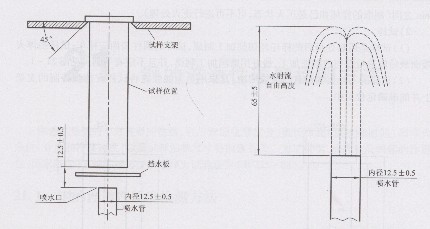

                     淬火裝置示意圖                                        噴水口水射流的自由高度
