| 時代TH200數(shù)顯A型邵氏硬度計 |
| 時代THBRV-187.5D/THBRVP-187.5E電動(數(shù)顯 |
| 時代THB-3000E/THBS-3000E/THBS-3000DB直讀 |
| THBP-62.5數(shù)顯小負荷布氏硬度計 |
| TMVP-1/TMVP-1S大屏數(shù)顯自動(手動)轉(zhuǎn) |
| 時代TMVM-1觸摸屏顯微維氏硬度計 |
滲氮層脆性檢驗
滲氮層脆性檢驗一、滲氮層脆性級別按維氏硬度印痕邊緣碎裂程度分為5級。
滲氮層脆性分級表
|
級別 |
滲氮層脆性級別說明 |
|
1 |
壓痕邊角完整無缺 |
|
2 |
壓痕一邊或一角碎裂 |
|
3 |
壓痕二邊或三角碎裂 |
|
4 |
壓痕三或三角碎裂 |
|
5 |
壓痕四邊或四角碎裂 |

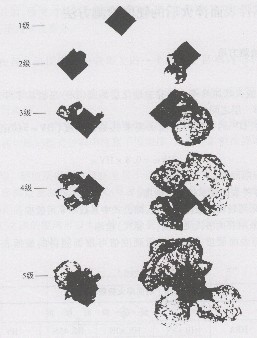

滲氮層脆性級別圖
98.07N（10kgf）檢測力×100
滲氮層脆性檢驗二、檢驗滲氮層脆性，采用維氏硬度計，檢測力規(guī)定用98.07 N(10 kgf)，加檢測力必須緩慢(在5～9 s內(nèi)完成)，加檢測力后停留5~10 s，然后卸除檢測力。
如有特殊情況，經(jīng)協(xié)商，可采用49.03N(5 kgf)或294.21(30 kgf)的檢測力，但須按表值換算。
壓痕級別換算表
|
試驗力N（kgf） |
壓痕級別換算 |
||||
|
49.03（5） |
1 |
2 |
3 |
4 |
4 |
|
98.07（10） |
1 |
2 |
3 |
4 |
5 |
|
294.21（30） |
2 |
3 |
4 |
5 |
5 |
滲氮層脆性檢驗三、維氏硬度壓痕在顯微鏡放大100倍下進行檢查。每件至少測三點，其中兩點以上處于相同級別時，才能定級，否則，需重復檢測一次。
滲氮層脆性檢驗四、滲氮層脆性應在零件工作部位或隨爐試樣的表面上檢測，一般零件1～3級為合格，重要零件1～2級為合格，對于滲氮后留有磨痕的零件，也可在磨去加工余量后的表面上進行測定。
滲氮層脆性檢驗五、經(jīng)氣體滲氮后的零件，必須進行檢驗。
閱讀本文的用戶還對以下文章感興趣：
滲氮(氮化)零件
滲碳和碳氮共滲零件
鋼鐵零件滲氮(氮化)后硬度檢測方法
