前面給大家介紹過鋼鐵零件硬化層深度檢測方法。這里主要給大家介紹的是滲碳及碳氮共滲零件硬化層深度檢測方法,希望對大家有所幫助。
硬化層深度檢測方法適用范圍:
(1)滲碳和碳氮共滲有效硬化層(DC)深度大于0.3 mm的零件。
(2)經熱處理至最終硬度值后,離表面三倍于有效硬化層處硬度小于450HV的零件。
不能滿足上述條件的鋼件,經協議可另行確定有效硬化層深度。對于離表面三倍于有效硬化層處硬度大于450 HV的零件,可采用比550 HV大的極限硬度值(以25 HV為一級)來測定有效硬化層深度。
硬化層深度檢測方法技術規定:
(1)滲碳或碳氮共滲淬火后,有效硬化層深度,從零件表面到維氏硬度值為550HV處的垂直距離。
(2)測定硬度所采用的檢測力為9.807 N(1 kgf)。
特殊情況下,經協議,也可采用4.903 N(0.5 kgf)到49.03 N(5 kgf)范圍內檢測力,或采用表面洛氏硬度計檢測。
(3)有效硬化層深度用字母DC表示,單位用mm,有效數字為小數點以后二位。
(4)若采用其他檢測力或其他極限硬度值時,則應在字母DC后指明。
例如:DC 49.03/515=0.5表示采用49.03(5 kgf)的檢測力測定,界限硬度值為515HV。有效硬化層深度0.5 mm。
硬化層深度檢測方法試樣及準備:
(1)硬化層深度測量應根據圖紙要求,在圖紙上指定的部位進行。
(2)按規定,應在最終熱處理后的零件橫截面上測量。
(3)在垂直淬硬面上切取試樣,切斷面作為檢測面。檢測面應拋光成鏡面,在切斷和拋光過程中注意不因溫度、變形等影響檢測面的硬度。不可使檢測面邊緣形成倒角。
硬化層深度檢測方法硬度檢測:
(1)硬度壓痕應在指定的寬度(W)為1.5mm的范圍內,沿與表面垂直的一條或多條平行線上進行。兩相鄰壓痕間的距離(S)應不小于壓痕對角線的2.5倍。從表面到各逐次壓痕中心之間的距離應不超過0.1mm。

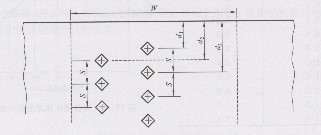

硬度壓痕位置圖
壓痕一般應用9.807 N(1 kgf)檢測力檢測,并在放大400倍的光學儀器下測量(一般小負荷維氏硬度計具有這一功能)。測量結果繪制成一條相對于表面距離的硬度變化曲線。
(2)結果處理根據繪制的每條曲線,可得知從零件表面到550 HV處的垂直距離,如果這兩個數值的差小于或等于0.1mm,則取它們的平均值作為有效硬化層深度;如果差值大于0.1mm,則應重復檢測,核實準確數據。
硬化層深度檢測方法有效硬化層深度的校核:
當有效硬化層深度已大致確定時,可采用下述內插法校核有效硬化層深度。
在零件某一垂直截面上,距表面d1和d2的距離處。至少各打5個壓痕。d1和d2分別為小于和大于確定的有效硬化層深度,(d2-d1)值應不超過0.3mm。
硬度測量點位置圖
有效硬化層深度由下式計算出:
式中:HS——為確定的界限硬度值。
H1、H2分別為d1和d2處硬度測量值的算術平均值。
有效硬化層深度的校核圖
推薦的滲碳后淬火回火或碳氮共滲后淬火回火有效硬化層深度(DC)及上偏差見下表:
有效硬化層深度(DC) |
上偏差 |
0.05 |
0.03 |
0.07 |
0.05 |
0.1 |
0.1 |
0.3 |
0.2 |
0.5 |
0.3 |
0.8 |
0.4 |
1.2 |
0.5 |
1.6 |
0.6 |
2.0 |
0.8 |
2.5 |
1.0 |
3.0 |
1.2 |
